Das tragbare handgehaltene Ultraschall-Dickenmessgerät TUZ-5 dient zur operativen Messung der Dicke von Produkten aus verschiedenen Materialien und zur Messung der Ausbreitungsgeschwindigkeit von Ultraschallschwingungen mit einseitigem Zugang zum Prüfobjekt.

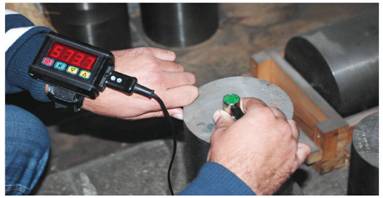

Portable manual ultrasonic thickness gauge ТUZ-5 fixed on the hand

Transducers for the portable manual ultrasonic thickness gauge ТUZ-5

Anwendung

Das Dickenmessgerät wird in verschiedenen Branchen verwendet, um die Wandstärke von Behältern, Rohren, Körperteilen, Blechen usw., einschließlich solcher mit korrodierten Oberflächen, während der Produktion und des Betriebs zu messen.

Vorteile von ТUZ-5:

  • geringes Gewicht;
  • kleine Gesamtabmessungen;
  • großer Bereich gemessener Dicken;
  • lange Dauer im ununterbrochenen Betrieb;
  • automatische Kalibrierung des Sensors von "Null".

Spezifikationen des Ultraschall-Dickenmessgeräts ТUZ-5:

Gemessener Dickenbereich 0.6-300 mm
Dickenmessgerät Gewicht mit einer Sonde 0.3 kg
Gesamtabmessungen des Dickenmessgeräts 64х89х36 mm
Zeit zum Einstellen der Betriebsart 10 Sek
Ununterbrochene Betriebszeit 20 Stunden
Gehäuseschutz IР 64
Temperaturvorgabe - 30 bis +50 ˚С
Merkmale des Dickenmessgeräts
  • Metallgehäuse;
  • kleine Gesamtabmessungen;
  • die Fähigkeit, das Dickenmessgerät an der Hand zu befestigen.

Metrologische Indikatoren:

Zulässiger absoluter Fehler ΔН ± (0.1 + 0.005×Hx) mm
Zulässiger relativer Fehler δC ± 1.5 %
Zusätzlicher zulässiger Fehler bei Oberflächenrauheit Rz=320 µm ± 0.2 mm
Zusätzlicher zulässiger Fehler beim Oberflächenkrümmungsradius R=30 mm ± 0.1 mm

Dickenmesssonden:

Ultraschall-Doppelelementsonde für tragbare Dickenmessgeräte:

Name Betriebsfrequenz in МHz Arbeitsbereich der Dickenmessung in mm Arbeitsflächenabmessungen in mm Gesamtabmessungen der Sonden in mm
P112-10-6/2-Т-003 10±1 0.6 – 20 9 22х39
P112-5-10/2-Т-003 5±0.5 1 – 100 14 22х42
P112-2.5-12/2-Т-003 2.5±0.25 3 – 300 16 24х42
  • Ansehen Lieferset des Ultraschall-Dickenmessgeräts TUZ-5
