EDDYCON CL ist das neueste Wirbelstrominstrument in unserer Familie. Es verfügt über ein helles und großes 7,2’’ Display und kombiniert die besten Eigenschaften früherer Fehlerdetektoren.
Sie können auch Lehrvideos Eddycon CL ansehen. Mehr lernen
Wirbelstrom-Fehlerdetektor EDDYCON CL wurde entwickelt für:
Identifizierung von Oberflächenrissen in verschiedenen Teilen
Lokalisieren von Rissen in Löchern und mehrschichtigen Strukturen mithilfe von Rotationsscannern.
Erkennung von Defekten unter der Oberfläche in nicht magnetisch leitenden Materialien.
Beurteilung der Leitfähigkeit nicht magnetischer Werkstoffe und der Lackdicke.
Prüfung der Wirbelstromschweißqualität.
Vorteile von Eddycon CL:
- Einfache Bedienung dank intuitiver Benutzeroberfläche.
- Verfügt über Licht- und Tonalarm.
- Strikte Einhaltung von ISO 15548.
- Abstimmung vom Einfluss des Arbeitsspaltes und der Inhomogenität der elektromagnetischen Eigenschaften des Prüflings.
- Speichern von über 1000 Einstellungen und Prüfungsergebnissen im Speicher des Fehlerdetektors.
- Übertragen von Daten auf einen PC über USB-Stick oder Ethernet.
- Spezielle Software zum Anzeigen von Ergebnissen und Drucksteuerungsprotokollen.
- Software-Updates über USB-Stick.
- Bedingte Beurteilung der Fehlertiefe.
- Anzeigen der gespeicherten Defektogramme auf dem Display des Wirbelstrom-Fehlerdetektors.
- Lithium-Ionen-Schnellwechselakku für einen kontinuierlichen 7-Stunden-Betrieb.
- Geringes Gewicht – bis 1,7 kg.

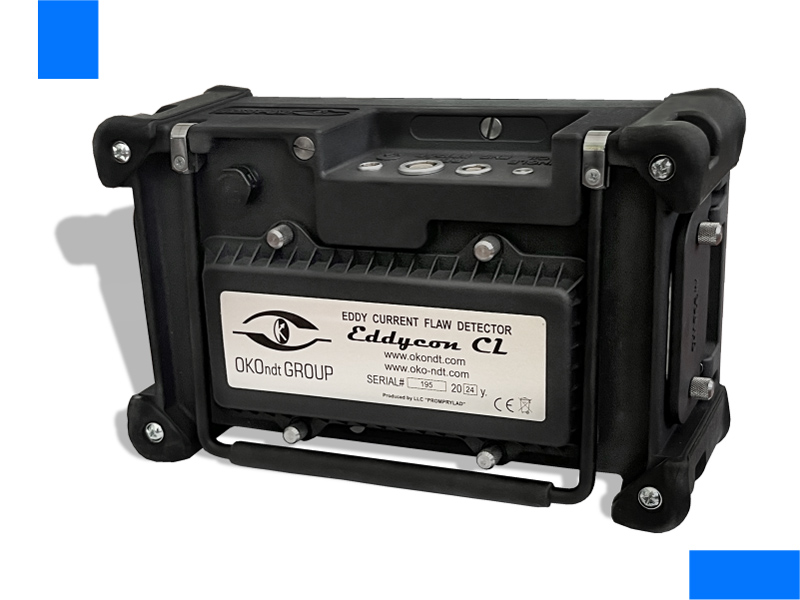

Klassisches Modell eines Fehlerdetektors

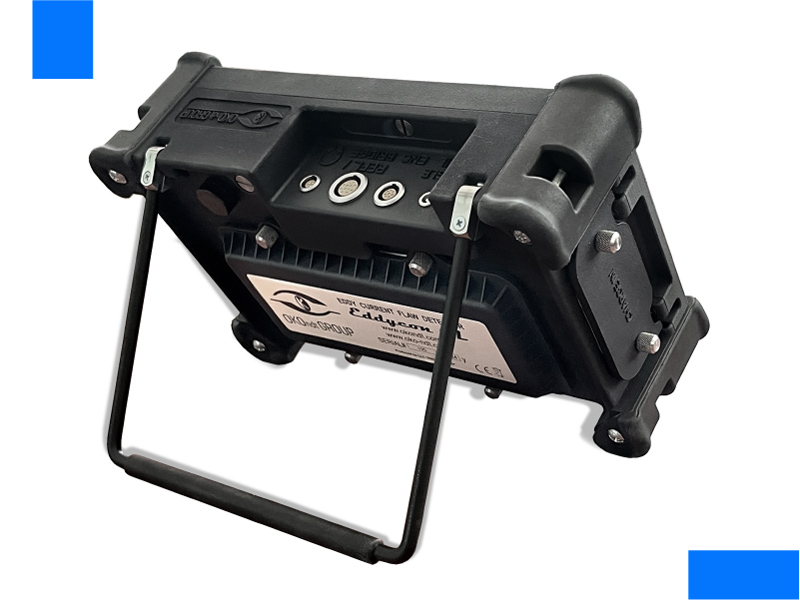

Gummiecken und ein Klappgriff lassen das Gerät problemlos sowohl auf dem Tisch als auch auf der Oberfläche des Testobjekts platzieren. Bei Bedarf kann es auch angehängt werden. Der Eddycon CL kann ebenso, mithilfe von Gurten, als tragbares Gerät verwendet werden.
Display
Auf dem 7,2’’-Farb-TFT-Display mit einer Auflösung von 800 × 480 Pixel wird ein Bild mit hoher Genauigkeit dargestellt. Es gibt verschiedene Anzeigemodi des Displays: Tag, Nacht, Standard.
FORDERN SIE NOCH HEUTE EIN ANGEBOT VON UNS AN
PREISE ANFRAGENVerschiedene Anzeigemodi für Wirbelstromsignale auf dem Bildschirm
a) Menu+XY+A(t)
b) Menu+XY
c) Menu+A(t)
d) XY+A(t)
e) XY
f) A(t)
Navigation
Die speziell entwickelte Tastatur ermöglicht den schnellen Zugriff auf jedes Fehlererkennungsmenü mit nur einer Taste!
Menü STEUERUNG - im Hauptbetriebsmenü des Fehlerdetektors;
Menü SPEICHER - dient zum Speichern / Laden von Einstellungen und zum Steuern von Ergebnissen;
Menü SETTINGS - enthält grundlegende Einstellungen für den Fehlerdetektor;
Menü ERGEBNISANSICHT - ermöglicht die Anzeige der im Speicher des Fehlerdetektors gespeicherten Prüfergebnisse;
Menü KALIBRIERUNG - dient zum Erstellen von Kalibrierungskurven für eine genauere Einschätzung der Fehlertiefe.
Anwendung in der Industrie:
Erkennung von Rissen durch Wirbelstrom-ZfP-Verfahren in Teilen von Eisenbahnausrüstungen und Wagenbaugruppen (Radsätze und Achskästen von Güterwagendrehgestellen, Personenkraftwagen und Kühlwagen, automatische Kupplung usw.).
Wirbelstromprüfung von Flugzeugteilen (Felgen, Gehäuse, Turbinenschaufeln, Mehrschichtstrukturen, verschiedene Arten von Löchern usw.).
Prüfung von Rohrleitungen, Industrietanks usw.
Wirbelstromprüfung auf Risse in Rohrleitungen, Turbinenschaufeln von Gasverteilungsstationen, Druckbehältern usw.
ZfP-Prüfung der Rohre und Kollektoren von Dampferzeugern, Innenkanal-ECP usw.
Wirbelstromprüfung von Stäben, Drähten, Metallstrukturen, Walzen, Blechen usw.
Eddycon ist in zwei Versionen erhältlich:
Eddycon C
Eddycon CL

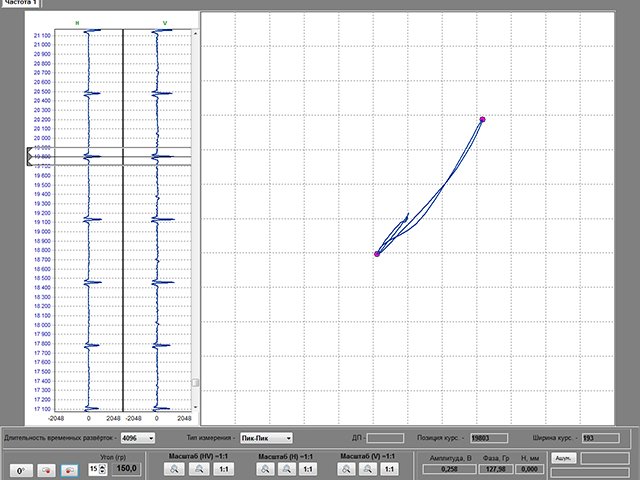

Die spezielle Software des multifunktionalen Wirbelstrom-Fehlerdetektors Eddycon C wird zur Verarbeitung von Prüfergebnissen sowie zum Generieren und Drucken von Prüfberichten verwendet. Mit der Software können Sie auch vorab auf einem PC gespeicherte Daten verarbeiten.
Die Hauptvorteile der Software:
- intuitive Schnittstelle.
- einfache Anzeige der Ergebnisse für jeden Frequenzmodus (Frequenz 1, Frequenz 2 und Signalmischung).
- Erstellung und Speicherung elektronischer Berichte.
- Datenausgabe für jeden erkannten Fehler, und zwar:
- Koordinaten der Position des Defekts im Defektogramm (bei Verwendung eines Weggebers);
- Amplitude und Phase des Signals;
- die Tiefe des Defekts.
Der elektronische Bericht enthält folgende Prüfdaten:
- Firmenname, NDT-Abteilung und Name des Mitarbeiters/der Mitarbeiterin, der/die die Prüfung durchgeführt hat.
- Beschreibung des geprüften Objekts.
- Alle Parameter der Geräteeinstellungen während der Prüfung.
- Signalparameter von Defekten (Amplitude, Phase, Tiefe).
- Anzeige von Defektsignalen in der komplexen Ebene oder auf einem Streifendiagramm.
- Prüfdatum.
- Auf Kundenwunsch ist es möglich, auch andere Arten von Berichten zu erstellen.

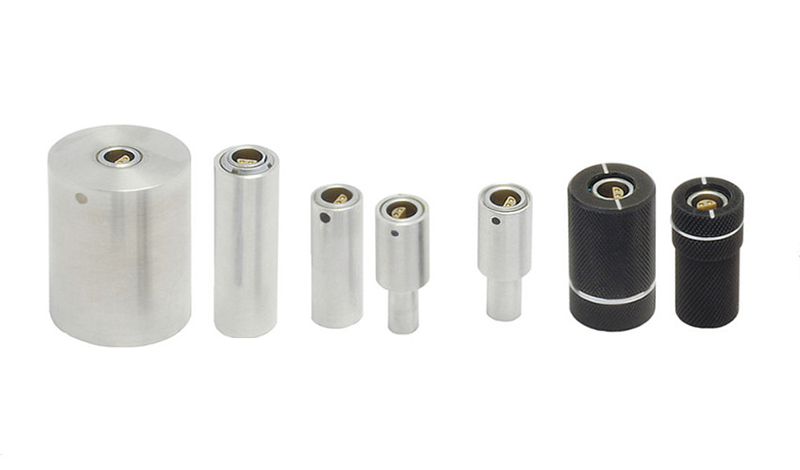

| Gehäuse | |
| Maße | 256 mm × 156 mm × 80 mm |
| Gewicht | bis 1,7 kg |
| Anwendbare Standards | СЕ, ISO 15548 |
| Energiequelle | 100 V to 240 V, 50 Hz - 60 Hz |
| Eingänge und Ausgänge | 2.0 USB-port (Hub), Ethernet (Lemo 4-polig), Haupteinheit (Lemo 4-polig) |
| Tastatur | Amerikanische, internationale Zeichen |
| Betriebsbedingungen | |
| Betriebstemperaturbereich | -20 bis +50°C |
| Lagertemperatur | -20 bis +50°C |
| Gehäuseschutz | IP 64 |
| Akku | |
| Typ | Li-Ion 12V/4500 mA·h |
| Laufzeit des Akkus | Im normalen Modus - bis zu 7 Stunden; bei Verwendung von Rotationsscannern - 4-5 Stunden |
| Display | |
| Displaygröße | 7.2" |
| Typ | Farb-TFT (800×480 Pixel) |
| Display-Modus | Normaler, Vollbildanzeige; 3-farbig |
| Rasterung | Drei Arten: Grob, fein, polar |
| PC-Kommunikation und Datenspeicherung | |
| PC-Software | Software zur Verarbeitung der Prüfergebnisse |
| Datenspeicherung | interne microSD-Speicherkarte 4 Gb (optional - bis 64 Gb); |
| Eigenschaften der Sonden | |
| Frequenzbereich | 10 Hz - 16 MHz |
| Verstärkung | 70 dB |
| Sonde-Ausspannung | 0.5 V; 1V; 2V; 4V; 6V |
| Zusätzliche Verstärkung | 30 dB |
| Signalrotationsbereich | 0 to 359.9 |
| Digitale Skala | von 1/16 bis 16 in 6-dB-Schritten |
| Prüfungsfrequenz | 1 - 11 kHz |
| Signalanzeigezeit | 0.1 s; 0.3 s; 0.5 s; 1 s; 2 s; 3 s; 4 s; 5 s; 8 s |
| Filter | LF: von 1 bis 5000 Hz; HF: 1 bis 5000 Hz; Bandfilter; Mittelwertbildung; Differential |
| Verbundenes ECP | Single, Reflection, Bridge-Typ |
| ECP-Anschluss | Lemo 00, 12-poliger Lemo / 16-poliger Lemo |
| Signalanzeigemodi | Komplexe Ebene – X(y); Zeitbasis – X(t), Y(t); Zweifrequenzbetrieb |
| Arten von Schwellenwerten | Kreis, Schwelle, Sektor, Cut off |
| Mehrfrequenzbetrieb | Zweifrequenz-Multiplexing; unabhängige Regelung beider Frequenzen; Mischen von 2 Frequenzen (F1 - F2, F1 + F2) |
| Wirbelstrom-Fehlerdetektor Eddycon CL (Lemo 12) |
| Wirbelstrommesssonde SS340K09DA0 |
| Verbindungskabel Lemo 12 – Lemo 04 (Steckertyp 0В, Reflection) |
| Ladegerät Mascot Typ 2542 |
| Kalibrierblock RS 2353/1-3N-Fe |
| PC-Software |
| Bedienungsanleitung EC.14327992.02.13 OM |
| Schnellstartanleitung |
| Bedienungsanleitung Mascot 2542 |
| Zertifikat für Kalibrierprobe RS 2353/1-3N-Fe |
| Koffer |
| Tasche |
| Zertifikat für die Sonden |
| № | Beschreibung | Anmerkungen |
| KABEL | ||
| 1.1 | Verbindungskabel Lemo 12 – Lemo 12 (für Drehscanner SVR-04) | Für Drehscanner |
| 1.2 | Verbindungskabel Lemo 12 – Lemo 04 (für Sonden Reflection). | Für 4-polige LEMO-Stecker (EGG.0B) |
| 1.3 | Verbindungskabel Lemo 12 – Lemo 04 (für Sonden Bridge). | |
| 1.4 | Verbindungskabel Lemo 12 – Lemo Triax (für Sonden Reflection) | Für Sonden Lemo Triax (ERN.0S650.CTA) |
| 1.5 | Verbindungskabel Lemo 12 – Lemo Triax (für Sonden Bridge) | |
| 1.6 | Verbindungskabel Lemo 12 – Lemo 04 (für Leitfähigkeitssensor) | Für CP-13 (Leitfähigkeitssensor) |
| 1.7 | Verbindungskabel Lemo 00 – Microdot/М5 (für Einzelspule-Sonden) | Für Sensor mit Microdot-Stecker |
| DREHSCANNER | ||
| 2.1 | Drehscanner SVR-04 | 12-poliger Lemo-Stecker |
| AKKU | ||
| 3.1 | Herausnehmbarer Akkublock | |
| 3.2 | Ladegerätadapter | |
