Mehrkanal-Wirbelstrom-Fehlerdetektor EDDYCON D

Mehrkanal-Wirbelstrom-Fehlerdetektor EDDYCON D

PREIS ANFRAGEN

Der universelle mehrkanalige Wirbelstrom-Fehlerdetektor Eddycon D ist für die Lösung einer Vielzahl von Wirbelstromprüfaufgaben konzipiert.

Der Fehlerdetektor ist ein Wirbelstromkanal, der über einen Ethernet-Anschluss an einen stationären Computer, einen tragbaren Laptop oder ein Tablet angeschlossen wird und mit Hilfe einer speziellen Software leistungsstarke zerstörungsfreie Prüfsysteme erstellt.





  • TECHNISCHE CHARAKTERISTIKEN UND SERVICEFUNKTIONEN DES GERÄTES

  • Der Einstellbereich der Betriebsfrequenz reicht von 10 Hz bis 16 MHz;
  • Ausgangsspannung des Oszillators (verdoppelte Amplitude) - von 0,5 V bis 20 V;
  • Bereich der einstellbaren Verstärkung - 70 dB;
  • Option "zusätzliche Verstärkung" - 30 dB;
  • Digitale Filterung, 3 Arten von Filtern: LF, HF, Bandfilter;
  • Anschluss einer großen Anzahl von WSD ist durch Verwendung externer Switches für 8, 16 oder 32 Kanäle durch Multiplexing des 1. physikalischen Kanals möglich;
  • Anschluss von bis zu 32 WSD an einen Wirbelstromkanal;
  • externe Synchronisation;
  • Anschluss- und Betriebsmöglichkeit mit WSD der folgenden Typen:
    • parametrischer WSD;
    • WSD, angeschlossen im Rahmen des Brückenschemas;
    • rWSD, eingeschaltet durch das Schema "Reflexion".

Abbildung 1: Aufbau eines Mehrkanal-Systems

Abbildung 1: Aufbau eines Mehrkanal-Systems

VORTEILE UND BESONDERHEITEN VON WIRBELSTROM-FEHLERDETEKTOR

  • Hohe Produktivität durch mehrere Kanäle;
  • Möglichkeit der Kombination mehrerer Kanäle bei der Erstellung von automatisierten Prüfsystemen;
  • Hohe Frequenz der Messungen;
  • Die Möglichkeit zur drahtlosen Datenübertragung über Wi-Fi;
  • Zwei-Wege-Kommunikation mit einem PC über einen Ethernet-Anschluss;
  • Möglichkeit zum Anschluss eines rotierenden Scanners;
  • Anschluss von bis zu zwei Spursensoren;
  • Verfügt über eine multifunktionale Software zur Fehlererkennung verschiedener Prüfobjekte (Rohrkörperprüfung, Walzgutprüfung, Radsatzprüfung, Schienenprüfung, Stab- und Drahtprüfung, usw.)

FORDERN SIE NOCH HEUTE EIN ANGEBOT VON UNS AN

PREIS ANFRAGEN

Industrielle Anwendungen des Fehlerdetektors:

Eddy-current flaw detector application
Eisenbahn

Erkennung von Rissen durch die Wirbelstrom-ZfP-Methode in Teilen von Eisenbahnausrüstungen und Waggoneinheiten (Radpaare und Achsen von Drehgestellen von Güter-, Personen- und Kühlwagen, Kupplungsvorrichtung usw.)

Eddy-current flaw detector application
Luftfahrt

Wirbelstromprüfung von Teilen der Luftfahrtausrüstung (Radscheiben, Verkleidungen, Turbinenschaufeln, mehrschichtige Strukturen, verschiedene Arten von Löchern usw.).

Eddy-current flaw detector application
Chemische Industrie

Prüfung von Rohrleitungen, Industrietanks, etc.

Eddy-current flaw detector application
Öl & Gas

Wirbelstromprüfung auf Risse in Rohrleitungen, Schaufeln von GDS-Turbinen, Druckbehälter, etc.

Eddy-current flaw detector application
Energie

ZfP-Rohre und Dampferzeuger-Sammelleitungen mit Innenbohrung WSD etc.

Eddy-current flaw detector application
Maschinenbau

Wirbelstromprüfung von Stäben, Drähten, Stahlkonstruktionen, Walzrollen, Blechen, etc.



SOFTWARE

Die spezielle Wirbelstromkanal-Software EDDYCON D besteht aus:

  • Wirbelstromkanal-Einstellungsprogramm;
  • Überwachungsprogramm;
  • Programm zum Anzeigen von Prüfergebnissen.


Wirbelstrom-Kanaleinstellprogramm

Diese Software bietet folgende Möglichkeiten:

  • schnelle Einstellung aller Parameter des WS-Kanals: WSD-Betriebsfrequenz, Spannung der Stromversorgung Verstärkungsfaktoren, Filter, Schwellwerttyp, Wegsensor, etc.
  • vier unabhängige Schwellenwertstufen der automatischen Fehlererkennung (AFD) für jeden Anzeigebereich;
  • Speichern der Prüfeinstellungen im Speicher des PCs oder Tablets;
  • Einschätzung der Defekttiefe und -ausdehnung;
  • Kanalmischung.

Beispieloberfläche des Wirbelstromkanal-Einstellungsprogramms



Prüfprogramm



Beispieloberfläche des Wirbelstromkanal-Einstellungsprogramms

Diese Software bietet folgende Möglichkeiten:

  • Kanalabbildung von WSD;
  • Darstellung der Informationen aus dem WSD in Echtzeit (Zeitdiagramme, komplexe Ebene, zweidimensionale Darstellung);
  • Speichern der Kontrollergebnisse im Speicher des PCs oder Tablet-PCs;
  • Anzeige des Zustands von Mechanismen und Systemkomponenten auf dem Blindschaltbild;
  • Steuerung des Prüfprozesses, Werkstattmechanisierung (bei Erstellung von automatisierten ZfP-Systemen).


Programm der Übersicht von Prüfergebnissen



Diese Software bietet folgende Möglichkeiten:

  • Anzeigen von Prüfergebnissen aus der Datenbank, deren Sortierung und Stichprobenbildung nach verschiedenen Attributen;
  • Erstellung von Prüfprotokollen;
  • Archivierung der Prüfergebnissen;
  • Anzeigen von Prüfsergebnissen von einem entfernten PC aus, usw.

Beispieloberfläche des Programms als Übersicht von Prüfergebnissen

Die Entwicklung von spezialisierten Scannern sowie die Einbindung des EDDYCON D-Kanals in automatisierte ZfP-Systeme ermöglicht eine effizientere Durchführung von ZfP-Aufgaben an verschiedenen Metallteilen und Komponenten in vielen Branchen.

  • Zerstörungsfreie Prüfung im Maschinenbau. Lagerrollen und andere zylindrische Gegenstände

Wirbelstrom-zerstörungsfreie Prüfgeräte können als Grundlage für die Erstellung verschiedener maschinenspezifischer automatisierter Systeme verwendet werden. Die Ingenieure von OKOndt haben ein Wirbelstromsystem zum Testen der zylindrischen Lagerrollen auf Basis des Eddycon D-Fehlerdetektors entwickelt. Dieses System bietet die Möglichkeit, hervorragende Ergebnisse bei der Erkennung künstlicher Defekte mit einer Länge von 0,75 mm, einer Breite von 0,05 mm und einer Tiefe von 0,05 mm mit einem Signal / Rausch-Verhältnis von mindestens 10 dB zu erzielen.

Mechanisierte Geräte, die auf der Basis des Wirbelstrom-Fehlerdetektors Eddycon D gebaut wurden, ermöglichen es, die im Betrieb befindlichen Schienen auf Defekte vom Typ Headcheck-Cracking auf der Oberfläche zu testen.

Darüber hinaus regeln die Leitliniendokumente das Verfahren der automatisierten Wirbelstromprüfung von Schienen während ihrer Herstellung. Um diese Aufgabe zu lösen, ist es wiederum unabdingbar, Wirbelstrom-Fehlerdetektoren in Hochleistungssystemen zu verwenden, die Daten erfassen und verarbeiten können, sowie Ergebnisse und Befehle, die zur Steuerung der Mechanik im Echtzeitmodus angezeigt werden.

Die Funktionsfähigkeit der Wirbelstrom-Fehlerdetektoren von Eddycon D ermöglicht den Aufbau von Systemen ähnlichen Typs, indem die Anzahl der Fehlerdetektoren erhöht wird, um die erforderliche Leistung zu erreichen.

Die Wirbelstrommethode wird verwendet, um eine zerstörungsfreie Hochleistungsprüfung der Flugzeugräder aus nichtmagnetischen Materialien (Aluminium- und Magnesiumlegierungen) mit komplexem Profil durchzuführen. Fehler mit folgenden Parametern können erkannt werden: Länge - 1,5 mm, Breite - 0,1 mm und Tiefe - 0,76 mm, die in den normativen Dokumenten der meisten weltbekannten Flugzeugradhersteller geregelt sind.


Anwendung des Wirbelstrom-Fehlerdetektors Eddycon D als Teil anderer von der OKOndt Group entwickelter ZfP-Systeme

Aircraft wheel inspection system SmartScan with a testing object
  • SMARTSCAN Anlage für Kontrolle von Flugzeugrädern

SMARTSCAN Anlage für Kontrolle von Flugzeugrädern ist für die Inspektion von Haupt- und Bugrädern verschiedener Welthersteller konzipiert.

Die Modifikation SMARTSCAN-FA erwendet den Wirbelstrom-Mehrkanalfehlerdetektor Eddycon D in Verbindung mit einem parametrischen (Einspulen-) WSD.


  • VD-301 ND-ІІІЕ Automatischer Wirbelstrom-Fehlerdetektor

VD-301 ND-IIIE ist ein automatischer Wirbelstromfehlerdetektor zur Erkennung von Oberflächenfehlern in den Außenringen von Radsatzlagern von Eisenbahnwagen.

Der Fehlerdetektor ist weit verbreitet im Waggonbau, in der Waggonreparatur, in Depots und anderen Eisenbahnbetrieben.

Dieses System realisiert drei Wirbelstrom-Mehrkanal-Fehlerdetektoren Eddycon D in einem Komplex mit drei externen Schaltern und 64 WSD.

Automatic eddy current system for the surface defects detection in outer bearing rings VD-301 ND-ІІІЕ

Eddy current single rail trolley ETS2-77
  • ETS2-77 Einschienen- Wirbelstrom- Fehlerdetektor

ETS2-77 Der Einstrang-Wirbelstrom-Fehlerdetektor ist ein mechanischer Scanner, der für die manuelle Wirbelstromprüfung auf Oberflächenrisse der Arbeitsfläche des Schienenkopfes und der Rollfläche der im Gleis verlegten Schienen bestimmt ist.

Dieses System beinhaltet: Wirbelstrom-Mehrkanal-Fehlerdetektor Eddycon D, Kommutator und 8 WSD.

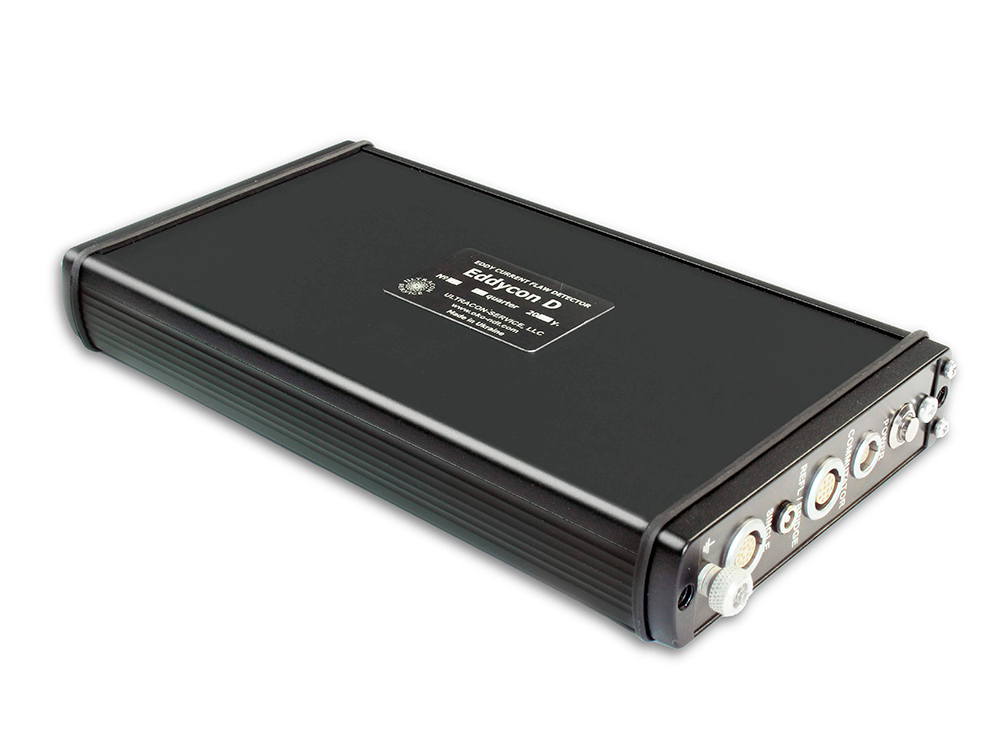

Multi-channel system constructed with the help of the eddy current flaw detector Eddycon D

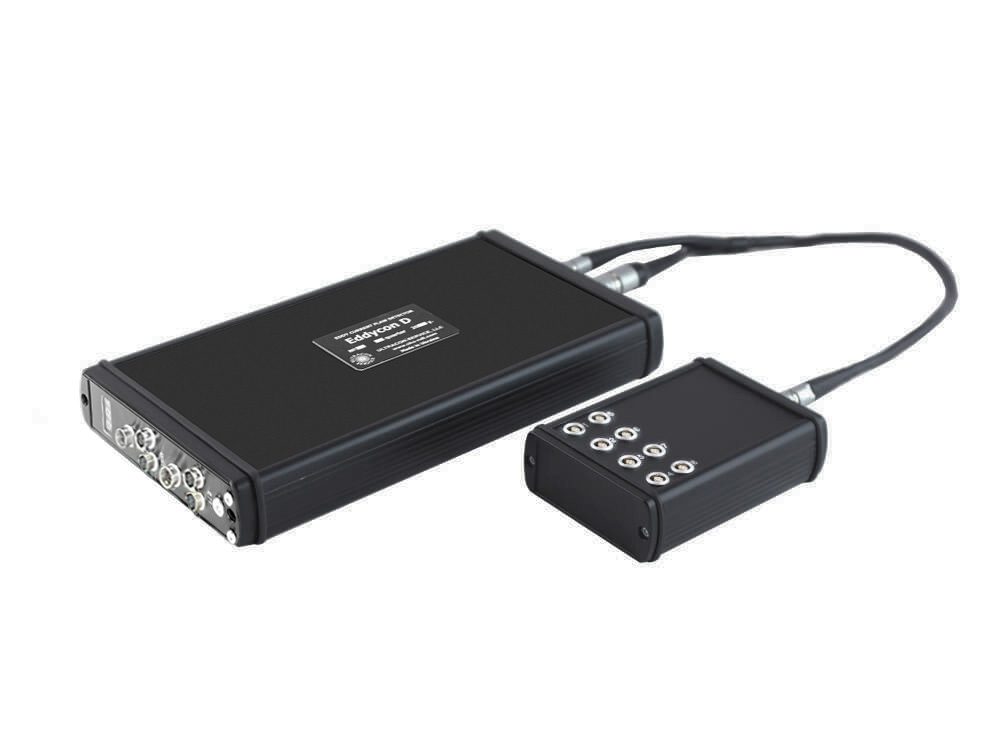

Multi-channel system constructed with the help of the eddy current flaw detector Eddycon D with an external switch

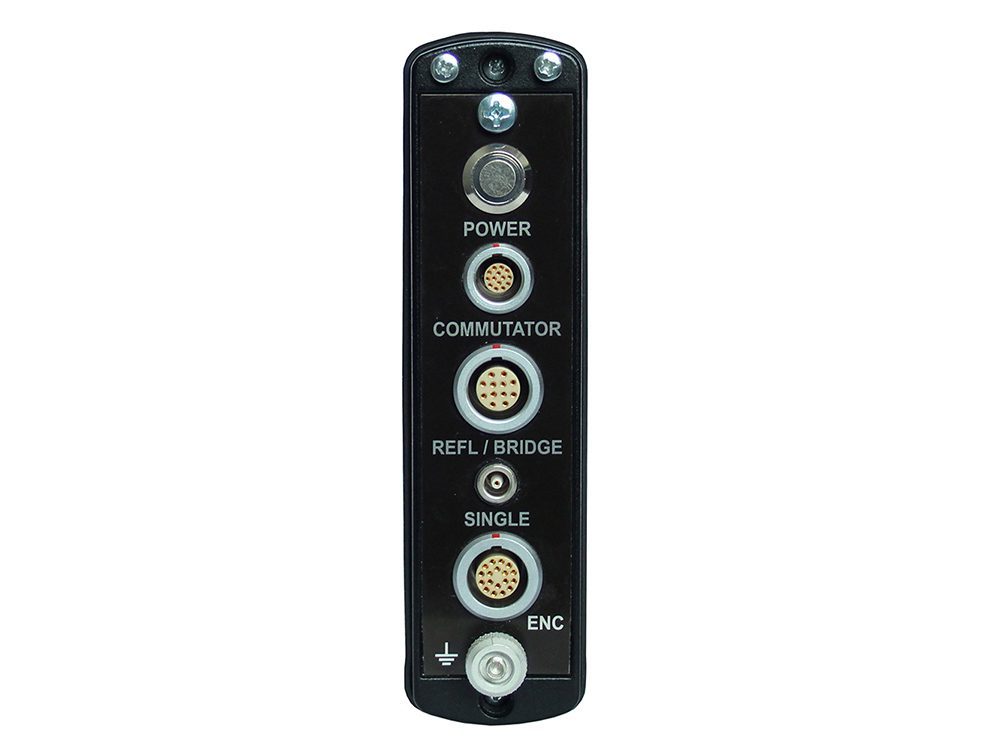

Multi-channel system constructed with the help of the eddy current flaw detector Eddycon D, connectors
Multi-channel system constructed with the help of the eddy current flaw detector Eddycon D, connectors for cables

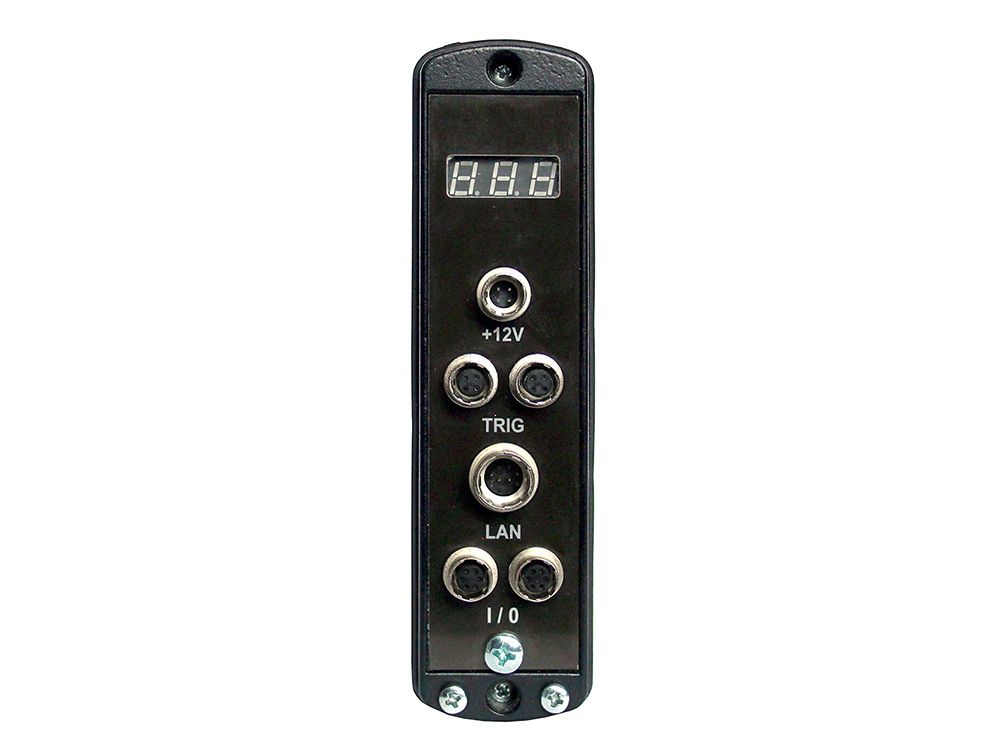

Multi-channel system constructed with help of eddy current flaw detector Eddycon D, ports


Gesamtabmessungen

Nicht mehr als 293 x 37 x 141 mm

Gewicht

Nicht mehr als 1 kg

Anzahl der angeschlossenen WSDs an einem Wirbelstromkanal

bis zu 32

WSD -Verbinder

Lemo 12, Lemo00

Strom

12 V DC Strom

Erforderliche Zeit zum Einstellen der Betriebsart

bis zu 1 min.

Garantie

1 Jahr



EINGÄNGE/AUSGÄNGE

Es gibt Ethernet

verfügbar

einen Synchronisationseingang/p>

verfügbar

Spursensoreingang

1-Achsen-DP



MESSTECHNISCHE HAUPTMERKMALE

Schutzart

IP 64

Umgebungstemperatur

10 ºC bis +50 ºC

Atmosphärischer Druck

84 bis 106,7 kPa

Luftfeuchtigkeit

(93 ± 3) % bei 25 ºC

Vollständige durchschnittliche Lebensdauer des Rissprüfers

nicht weniger als 10 Jahre



GENERATOR

Ausgangsspannung (doppelte Amplitude)

0,5 bis 20 V

Frequenzbereich

10 Hz bis 16 MHz

Art der Synchronisation

intern, DP



RECEIVER

Verstärkung

Von 0 bis 70 dB mit dem Schritt 1, 10 dB

Zusatzverstärkung

Von 0 bis 30 dB

Eingangssignal

Nicht mehr als 2 V (Spitze zu Spitze)

Digitale Filter

3 digitale Filter: HF, LF, Bandfilter
