ОКО-22М-EMA Ultrasonik Kusur Dedektörünün Kullanım Amacı
ОKO-22М-EMA ultrasonik kusur dedektörü bağımsız bir elektronik cihazdır ve sabit, yüksek performanslı sistemlerde (otomatik çok kanallı Tahribatsız Muayene (NDT) sistemleri), taşınabilir sistemlerde (mekanize NDT sistemleri) veya manuel testlerde kullanılmak üzere tasarlanmıştır.
Kusur dedektörü, Ethernet portu üzerinden bir PC’ye bağlanan bağımsız bir cihaz olduğundan, birden fazla Elektromanyetik Akustik (EMA) kanalı Switch birimi aracılığıyla PC’ye bağlanabilir. Bu, çok kanallı EMA test sistemlerinin oluşturulmasına olanak tanır.
EMA TEST TEKNİĞİNİN ÇEŞİTLİ SANAYİLERDE UYGULANMASI:
Üretim sektörü, test nesnesi | Yasal Dokümantasyon | Gerekli kanal sayısı | Çalışma frekansı, MHz | Özel gereksinimler |
Metalurji, yassı haddelenmiş çelik testi | EN10160, ASTM 578/A578M-96, A435A, ISO 12094 | 60 -100 | 2-3 | Test nesnesi sıcaklığı 650 °C’ye kadar çıkabiliroС |
Metalurji, haddelenmiş çelik çubukların testi | EN 10308, EN 10228-3, ASTM E – 2375, MS-STD – 2154 | 3-20 | 2-4 | Çalışma boşluğu 1 mm, test hızı 2 m/s’ye kadar |
Metalurji, slab testleri | - | 48-160 | 0,5; 2; 4; | Çalışma boşluğu 0,3-1 mm, test hızı 2 m/s’ye kadar |
Mühendislik, boru kaynaklı bağlantıların testi | API 5L, API 5 CT, EN 10246-17 | 12 | 2 - 4 | Çalışma boşluğu 1 mm, hız 1 m/s’ye kadar |
Mühendislik, boru gövdesi testi, kalınlık ölçümü | API 5L, API 5CT, EN 10246, ASTM E1816-96 | 56 | 2 - 4 | Çalışma boşluğu 1 mm, hız 1 m/s'ye kadar |

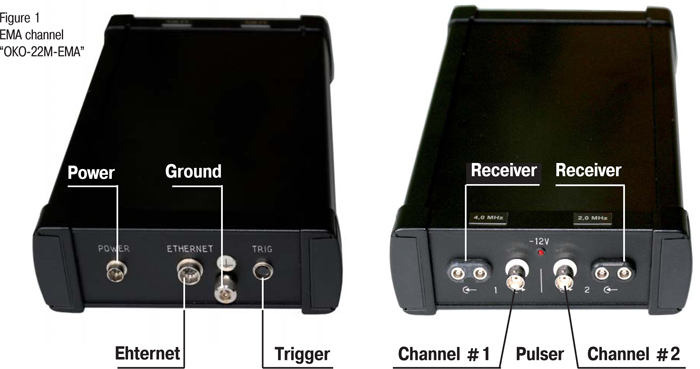

Şekil 1. – “ОKO-22M-EMA” EMA kanalı
Şekil 2. – EMA kanallarının bağlanması için yapısal şema
 |  ; |
| А) | B) |
Şekil 3
- А) 2 mm çapında düz tabanlı deliğin 136 mm derinlikte tespiti (Elektromanyetik Akustik Transdüser (EMAT) – 0° – 4 MHz, 140 mm çubuk test edilmesi);
- B) 0,5 mm derinlik ve 10 mm uzunluktaki oluğun tespiti (EMAT – 45° – 2 MHz, 140 mm çubuk test edilmesi).
Katalog numarası | Frekans, MHz | Prob açısı, o | Çalışma yüzeyi boyutu, mm | Konnektör tipi | Konnektör konumu |
EMAT0.5-0 | 0.5 | 0 | 20×20 | 2Lemo00/BNC | kablo |
EMAT1-0 | 1.0 | 0 | 20×20 | 2Lemo00/BNC | kablo |
EMAT1-90 | 1.0 | 90 | 20×20 | 2Lemo00/BNC | kablo |
EMAT2-0 | 2.0 | 0 | 20×20 | 2Lemo00/BNC | kablo |
EMAT4-0 | 4.0 | 0 | 20×20 | 2Lemo00/BNC | kablo |
EMAT5-0 | 5.0 | 0 | 20×20 | 2Lemo00/BNC | kablo |
EMAT5-45 | 5.0 | 45 | 20×20 | 2Lemo00/BNC | kablo |
EMAT6-0 | 6.0 | 0 | 20×20 | 2Lemo00/BNC | kablo |
| EMAT8-0 | 8.0 | 0 | 20×20 | 2Lemo00/BNC | kablo |
*Çalışma yüzeyi boyutu ve EMA transduçörlerinin ölçüleri müşteri talebine göre üretilebilir. Yüksek sıcaklık için EMAT modifikasyonu mevcuttur.
Şekil 4. EMA transduçörleri
Parametre | Değer | |
PULSER | ||
Başlangıç darbesi dolum frekansı | 0.5, 1, 2, 3, 4, 5, 6, 8 MHz; (8 MHz’e kadar ekstra seçenek olarak mevcuttur) | |
Başlangıç darbesi tipi | Toneburst dalga formu; | |
Periyot sayısı | 2-6; | |
Darbe üretecinin amplitüdü | 2000 Vpp'ye kadar; | |
Darbe enerjisi | Dolum frekansına bağlıdır; | |
Darbe tekrar frekansı (Pulse Repetition Frequency, PRF) | 50 – 4000 Hz arası; | |
ALICI (RECEIVER) | ||
Kazanç ayarı | -20 to 68 dB (kazanç adımı 0.1, 0.5, 1, 2 dB); | |
Filtre | 0.5, 1, 2, 3, 4, 5, 6 MHz; | |
Gecikme | 0 ila 1000 mm çelikte (ses hızı 3230 m/s); | |
Aralık | 1 ila 6000 mm çelikte (ses hızı 3230 m/s); | |
Ortalama sayısı | 2 / 4 / 8 / 16 / 32; | |
Veri sunumu | А- Scan; B-Scan; C-Scan; | |
TCG (Time Corrected Gain) — Zaman Düzeltmeli Kazanç | ||
Derinlik | Tüm kazanç aralığı; | |
Nokta sayısı | 20'ye kadar; | |
TCG noktaları arasındaki minimum zaman adımı | 1 µs'ye kadar; | |
Maksimum eğim | 46 dB/µs'ye kadar; | |
KAPILAR (GATES) | ||
| Kanal başına iki bağımsız kapı – genlik ve zaman ölçümleri | ||
Her kapı için iki seviye | ||
A/D dönüştürücü | 10 bit, 80 MHz; | |
KONNEKTÖRLER (CONNECTORS) | ||
EMAT’ı EMA kanalının alıcısına bağlamak için 2 adet LEMO00 konnektörü; | ||
2 adet BNC konnektörü (birincisi ilk darbe üreteci, ikincisi ikinci darbe üreteci için); | ||
1 adet LEMO konnektörü (enkoder bağlantısı için); | ||
1 adet güç konnektörü; | ||
1 adet Ethernet konnektörü (verilerin PC’ye aktarılması için); | ||
1 Trigger konektörü, EMA kanalları arasında senkronizasyon veya EMA kanalının metrolojik doğrulaması için kullanılır. | ||
