Ultrasonik ray kusur dedektörü UDS2-73 SWP, 5 km/saat hıza kadar makaslar (geçitler, kurbağalar) dâhil olmak üzere ray hattının sürekli ve mekanize testi için tasarlanmıştır. Cihaz, taban (paten) kenarları hariç, rayın tüm uzunluğu ve ray kesiti boyunca kusurların tespitini sağlar; bireysel ray kesitlerinin ve kaynak bağlantılarının manuel doğrulama testine imkân tanır; tespit edilen kusurların parametrelerinin belirlenmesini ve test sonuçlarının kalıcı belleğe kaydedilmesini sağlar.

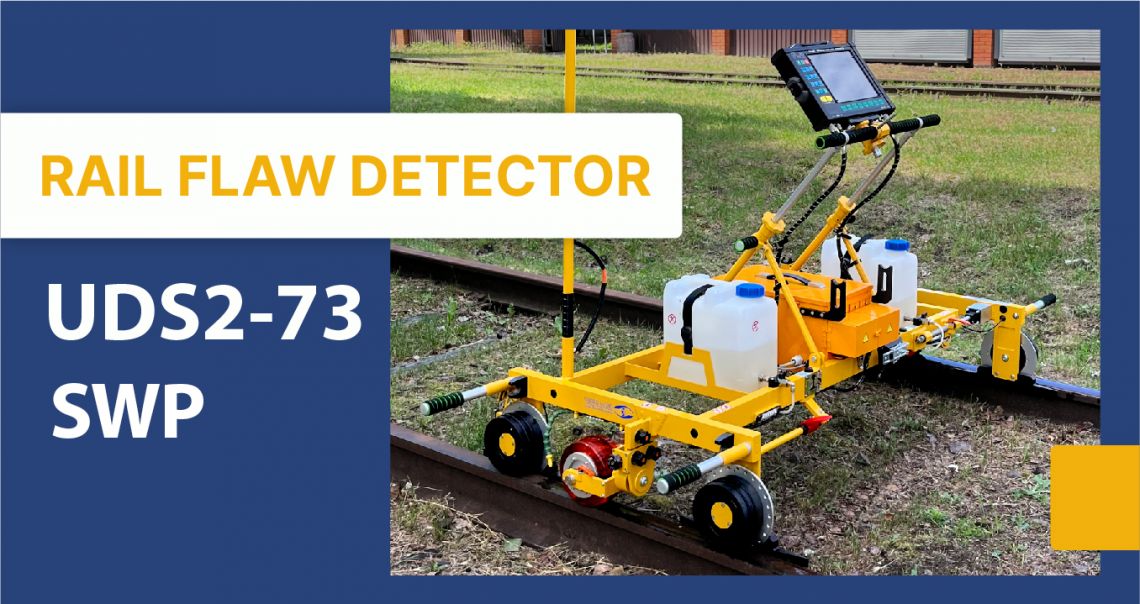

UDS2-73 (SWP arama tekerlekleri ile)
Hata dedektörü, IRS 70712:2018 (UIC 712 R), EN16729-1, EN16729-1 ve AREMA'ya uygun olarak iç ve yüzey altı kusurlarının tespitini sağlar.
Kusur tespit troleyinin tasarımı EN 13977 gerekliliklerine uygundur.
Bir SWP tekerindeki prob miktarı ve tipi: 11 adet (00/4 MHz, ±37, ±70C, ±70GS, ±70NGS, ↑↓55 SL / 2 MHz).
UDS2-73 SWP kusur dedektörü tasarım özellikleri
- Ergonomik, hafif ve sağlam bir yapıya sahip kusur dedektörünün gövdesi, her genişlikteki ray aralığı için demiryolu hattının muayenesini yapma imkânı sağlar ve bölgesel normlara uygun olarak ray ölçüsü toleranslarına uyum gösterir. Bir kusur tespit cihazı sipariş edilirken, gerekli demiryolu hattı açıklığının 950 mm ile 1676 mm aralığında belirtilmesi gerekir.
- Kontrol ve görselleştirme (ekran) elektronik biriminin üç düzlemde ayarlanabilir olması, sahada kullanışlı bir test yapılmasını sağlar. Elektronik birim, EN 60529 standardına göre IP65 koruma derecesine sahiptir.
- TArama tekerleği (SWP – Search Wheel Probes) konumunun boyuna, enine ve eğim açısına göre ayarlanabilmesi, ray üzerinde hassas hizalamayı sağlar ve maksimum muayene kapsamasını mümkün kılar.
- Arama tekerleği (SWP), rayların elektrik potansiyelinden kaynaklanan girişimleri önlemek için galvanik olarak izole edilmiştir.
Ekstra seçenekler
- Kusur dedektörünü metroda, tünellerde ve geceleri kullanabilmek için kusur dedektörünün şasisi; raylar arası alan için ön ve arka ışıklar, SWP tekerleğinin ray ile temas alanı aydınlatması ve uzak yönlü aydınlatma ile donatılmıştır.
- Kusur dedektörü, tespit edilen kusurların konumunu GPS koordinatlarına bağlamak için bir GPS yönlendirici ile donatılmıştır.
- Müşterinin isteği üzerine yedek bir NiMH pil mevcuttur.
Ana Özellikler
- Rayı tek geçişte ve tek yönde tarama.
- EN 16729-1'e göre düz tabanlı delikler ve silindirik delikler şeklinde yapay yansıtıcıların algılanması.
- Test hızında raylardaki sesletme adımı 5 km/saate kadar 1,5 mm'den fazla değildir.
- Tüm kanallar için test sonuçlarının A-tarama, çoklu A-tarama ve B-tarama biçiminde gösterilmesi.
- Test sonuçlarının gerçek zamanlı olarak B-tarama biçiminde görüntülenmesi.
- Veri kaydı ve saklama (operatör adı, hat, yön, ray numarası, başlangıç ray koordinatı, tarih, saat, bitiş ray koordinatı).
- Ekran görüntüsü kaydetme (PrintScreen).
- Test sonuçlarının B-tarama biçiminde veri dizisi olarak iç hafızaya kaydedilmesi.
- USB flash sürücü kullanarak test sonuçlarını PC'ye aktarma.
- Ray koordinatı (Encoder) ve küresel koordinat (GPS) kaydı ve saklama.
- Kusur dedektöründe test sonuçlarının yeniden görüntülenmesi ve kusurların koşullu boyutlarının ölçülmesi mümkündür.
- Ray işaretleyicilerinin eklenebilmesi (örneğin, "Köprü", "Kavşak", "Cıvata deliği" vb.).
- Kusurların varlığı hakkında sinyal verme: sesli, ışıklı, görsel, ayarlanan test duyarlılık değerlerinin gösterilmesi, kusur koordinatı, mevcut ray koordinatı - dijital olarak flaw dedektörünün ekranında.
- Kusur dedektörü, IRS 70712:2018 (UIC 712 R) kodlarına göre iç kusurların algılanmasını sağlar.
- Test sonuçlarını PC'de görüntüleme ve analiz etme işlevine sahip “Rail Inspector” programı, kusur dedektörünün teslimat setine dahildir.
- Tamamen şarj edilmiş bir bataryadan en az 12 saat süreyle kesintisiz çalışma süresi.
- Yüksek çözünürlüklü, yüksek kaliteli test sonuçlarının B-tarama biçiminde renk amplitüd gradyanıyla görüntülenmesi için 10'' LCD ekranın varlığı.
- Güneşli havada izleme sırasında güneş koruyucu bir kapak.
- Kusur dedektörü, çalışma sırasında aşağıdaki iklimsel etkenlere dayanıklıdır: çevre hava sıcaklığı –30 ile +55 °C arasında ve bağıl nem %95’e kadardır.
RAPORLAR
Kullanıcı, cihaz menüsünden oluşturulan 3 tür hızlı rapora ve özel 'RailInspector' yazılımı kullanılarak bir bilgisayarda uzaktan iş istasyonunda oluşturulan 4 analitik rapora erişebilir. Rapor örnekleri aşağıdaki resimlerde verilmiştir.
Hızlı raporlardan biri olan üç tipten bir örnek. Bu örnek, çoklu A-tarama+B-tarama raporu göstermektedir.
Tarih/Saat: 08.28.2023:07.02 |
Prob tipi: |
Railinspector programı kullanılarak sonrası işlemde oluşturulan analitik raporlardan birinin örneği.
Ultrasonik B-Tarama + A-Tarama
Test raporu UDS2-77 #2304333
TANIM | MİKTAR | ||
1 | Trolün bileşimlerif:
| 1 set. |
|
2 | UT Çoklayıcısı birimi (MUX) | 4 adet. |
|
3 | Elektronik Birim (EU) | 1 adet. |
|
4 | Ekran için koruma kapağı (EU) | 1 adet. |
|
5 | Güneş ışığı koruması | 1 adet. |
|
6 | Güç Kaynağı Birimi | 1 adet. |
|
7 | Pil (Ni-MH) | 1 adet. |
|
8 | Şarj cihazı | 1 adet. |
|
9 | Kulaklık | 1 adet. |
|
10 | Arama tekerleği (SWP), aşağıdaki ultrasonik daldırma tip problarla birlikte teslim edilir (her bir SWP için):
(3 kristal tek bir konutta) - 2 adet;
| 2 adet. | Müşteri talebine göre prob birimlerinin sayısı ve giriş açıları değiştirilebilir. |
11 | İletişim sıvısı tedarik sistemi:
| 1 set |
|
12 | Bağlantı ve servis kabloları bir parçası olarak:
| 1 set |
|
13 | Bir dizi manuel UT probu:
| 1 set |
|
14 | Raylar arası alanın ve SWP arama tekerleklerinin entegre aydınlatması | 1 set |
|
15 | Entegre ana yönlendirme aydınlatması (bir çubuk üzerinde) | 1 set | Opsiyon. Temel sete dahil değildir |
16 | Özel kalibrasyon ünitesi, EN16729-1'e göre yapay kusurlu ray parçası, SWP sabitleme ve taşıma cihazı ile. | 1 set | Opsiyon. Temel sete dahil değildir. |
17 | Ultrason hızını ölçmek için kurulum: - Hız ölçüm cihazı; - WP-0-4-M-01 UT probu; - BNC-M5 kablosu | 1 adet. |
|
18 | SWP'yi doldurmak için el pompası | 1 adet. |
|
19 | USB flash kart (16 Gb) | 1 adet. | + teknik ve işletme belgeleri setin |
20 | Depolama ve taşıma kutusu tekerleklerle | 1 adet. |
|
21 | A Teknik ve işletme belgeleri seti içerir:
| 1 set |
|
22 | Kalibrasyon sertifikası | 1 adet |
|
23 | Yedek Parçalar: | ||
23.1 | SWP arama tekerleği için poliüretan kılıf (poliüretan kaplama) | 2 adet. |
|
23.2 | Fıskiye ile sıvı borusu (Fıskiye) | 2 adet. |
|
23.3 | Pil (Ni-MH) | 1 adet. | Seçenek. Standart setin içinde değil. |
23.4 | Bakım aletleri | 1 set |
|
23.5 | Sigortalar | 5 adet. |
|
